外观喷涂容易掉漆?贴花总起翘、刮花?复杂渐变、金属拉丝、局部透光与功能图层能否在一次注塑中同时实现?这正是IMD(In-Mold Decoration，模内装饰)模内注塑工艺要解决的问题——通过卷对卷装饰膜在模腔内精准定位、转移与结合，让产品在出模一刻即拥有稳定外观与耐久防护，甚至叠加触控、电磁与光学功能层。

一、IMD是什么：与IML、FIM有何差异与适用边界?

IMD(模内装饰)：采用卷材连续送膜，载体膜(通常为PET)进入模腔后，借助模温与压力，使油墨/功能层从载体转移并与基体树脂结合;载体在模外剥离。特点是节拍快、花纹可连续换位、适合中大批量面板与饰件。

IML(模内贴标)：把预切片的装饰膜/标签放入模内，成型后标签与基体形成一体结构，出模仍保留膜材。适合包装容器、家电面板等。

FIM(Film Insert Molding/INS)：装饰膜先热成形为3D曲面，再背注塑，适用于深曲率、自由曲面外观件(如车载中控)。

简言之：需要高效率、卷对卷连续与大批量，优先IMD;强调一体化薄膜保留与可回收同材体系，倾向IML;追求大曲面外观与立体结构，采用FIM。很多企业会按产品族群综合使用。

二、构成三要素：基体树脂、装饰膜体系、模具与设备

基体树脂

常见有 PC、ABS、PC/ABS、PMMA、PP、PA 等。选择时关注：热稳定、流动性、收缩与尺寸、与油墨/涂层的界面相容性，以及目标可靠性(耐化学、耐候、抗刮)。

装饰膜体系(卷材)

载体膜：以 PET 为主，厚度多在 50–125 μm，具耐热与尺寸稳定。

分离层/释放层：控制油墨在模温与压力下的可控转移。

油墨层：丝印/胶印/移印/数码印刷，可叠加金属化、珠光、渐变、木纹、拉丝等。

功能层：硬涂层(Hard-Coat)提升耐刮;AG/AR/AF改善眩光与防指纹;还可叠加微结构光学、导电网格、屏蔽层等。

模具与设备

带送膜机构：同步张力控制、纠偏定位、导辊防划伤;膜路设计避免小半径急转。

模具：在型腔布置定位、压边与排气结构，确保转移均匀与对位精度;热流道平衡、浇口方向避开关键图案。

静电/真空辅助：局部贴合与防褶皱，保证细节区域的转印质量。

三、标准工艺流程：一次成型的“配合演练”

图文与版面设计：根据浇口、顶出与筋位规划无图区;考虑收缩与变形做尺寸补偿;对位基准与套色标识前置。

卷材印刷与固化：完成油墨、硬涂与功能层的叠加与固化，做附着与耐化学的批前验证。

上线与走膜：设定张力、纠偏、速度曲线与停机位置;保持膜面洁净。

模内转移与注射：合模→注射充填→保压→冷却;在模温/料温/压力综合作用下，油墨/功能层从载体向基体界面融合或嵌合。

载体剥离与下件：开模后载体膜连续剥离回收，制件出模;进行外观与对位的在线CCD抽检。

四、关键工艺窗口

模温：决定转移充分与表观质量。PC/ABS类面板常见 70–110 °C;PP体系较低。

料温：需兼顾流动与油墨耐热，一般为牌号推荐区间的中高位，如 ABS 220–260 °C、PC 260–300 °C。

注射速度：中高速度分段利于界面铺展、减少熔接痕与流痕，但需避开直冲图案导致的“冲刷”。

保压与时间：占峰压 50–80% 常见，既要保证贴合与尺寸，又避免过大内应力。

背压与塑化：过高易升温剪切，造成油墨拖影;以稳定塑化、低波动为目标。

走膜速度与张力：影响对位与褶皱;应与注塑周期锁步，停机位精准。

排气：图案密实区、筋位与拐角处布置微排气，防止气体压缩形成烧焦/气纹。

五、模具与结构设计要点：让“好看”与“好做”同向而行

浇口方案：热流道+潜伏/扇形浇口常见;流向绕开主图案中心，减少熔接线与冲刷。

压边与膜袋：型腔内做浅腔膜袋或压边筋，使卷膜在关键区域紧贴，防位移与起皱。

对位基准：在非可视面预置对位标记，配合CCD实现闭环纠偏。

顶出：优先环形/推板/气顶，避免可视面顶白;顶杆尽量落在暗区或后加工隐藏区。

拔模斜度与R角：对有硬涂与金属层的区域加大R与斜度，降低应力白与裂纹风险。

表面纹理与光学：镜面或细皮纹需考虑硬涂层相容性与脱模;若有背光窗口，提前在图案做半透/开窗并与浇口错位。

六、IMD的优势：把一致性与耐久前置到模腔

一次成型、效率高：去除喷涂、热转印等后段，缩短交付链路。

外观稳定：颜色、纹理在模内固化，ΔE与图案位置控制更易标准化;卷对卷适合大批量。

耐刮与耐化学：硬涂+反向结构保护图案，酒精、清洁剂、汗液等接触表现优于表印。

复杂效果：金属拉丝、珠光渐变、微结构、局部透光、哑光/高光拼接一次完成。

可叠加功能：导电/屏蔽、NFC/触控线路、光学AG/AR/AF，兼顾外观与功能。

与喷涂相比，IMD在高一致性、耐久与环保上占优;与IML相比，IMD的卷对卷更适合节拍化大批量与频繁版面换位的装饰件。

七、常见缺陷与对策速查

对位偏差：张力不稳、纠偏迟滞、模内贴合不足 → 提升纠偏响应，优化停机位;在型腔增设定位/真空。

油墨冲刷/拖影：浇口直冲、速度过猛、料温过高 → 改流向、分段速度、降低料温并加导流。

气纹/烧焦：排气不足、薄膜与型腔间滞气 → 增设微排气，优化充填平衡。

顶白/裂纹：顶出集中、硬涂层脆裂、拔模斜度不足 → 改为推板/气顶、加大R与斜度。

色差与雾影：卷材批次差、硬涂固化不均、模温波动 → 设来料留样与ΔE管控，模温闭环控制。

起皱/起泡：贴合不良、局部拉伸应力集中 → 增压边筋、调整膜路半径与预热。

八、可靠性与验证维度

机械类：铅笔硬度、钢丝绒耐刮、百格附着(对转移层/硬涂适用)、跌落/扭曲测试。

环境类：冷热冲击、湿热老化、紫外加速、盐雾(若含金属化层)。

化学类：酒精、清洁剂、汗液、油脂、汽油/柴油按场景评估。

光学类：雾度、透过率、反射率、眩光等级、橘皮与波纹评价。

尺寸外观：翘曲、收缩、浇口白化、流痕与批间ΔE。建立首件承认/变更评审与SPC监控关键指标。

九、自动化与良率：把“节拍”与“洁净”做到极致

洁净度管理：上线前离子风+粘尘滚轮，减少颗粒导致的麻点与压印。

卷材快换：标准化接头、定位孔位与工艺参数库，缩短换版时间。

视觉闭环：合模前CCD对位，出模后瑕疵识别(划伤、异物、拖影、偏移)，与注塑机MES/OEE联动。

膜材损耗率：单独核算节拍、停机与废膜比例，优化张力与纠偏策略。

能耗与节拍：模温与料温的动态优化(如保压末期降温)，在不牺牲外观前提下降本增效。

十、应用场景与设计要点举例

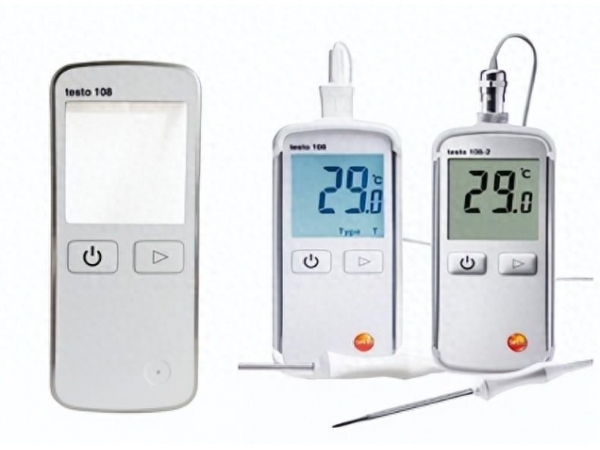

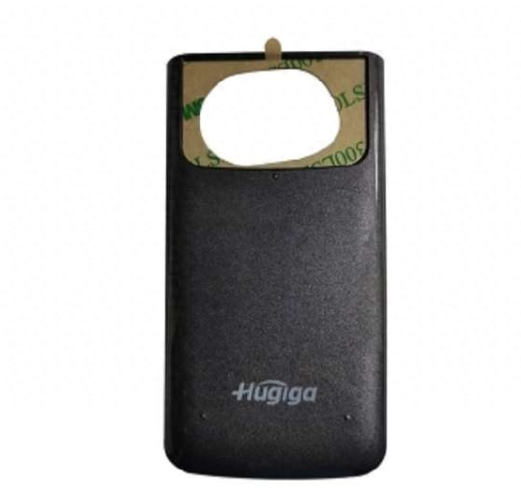

3C电子面板(手机/平板/家电)：追求金属质感+抗指纹，推荐金属化+AF硬涂;背光窗口做半透并错开筋位。

车载内饰与中控：大曲率、触感与耐刮并重;可与FIM配合，对高温紫外提出更高标准。

家电与智能家居：强调批量一致性与耐清洁剂;铭牌、Logo、纹理在模内固化。

日化与高端包装：高光/哑光对比、局部金属、细纹理，量大成本可控。

十一、成本与商业权衡

一次性投入：带送膜机构、纠偏与CCD、热流道模具、洁净度改造。

单件成本：树脂+卷材(硬涂/功能层抬升单价)+加工;批量越大，版费与损耗越摊薄。

与喷涂对比：减少涂装线与环保治理(VOC)，人工更少;但对前端设计、卷材质量与过程窗口更敏感。

供应链协同：卷材供应商、模具厂、成型厂三方协同越紧密，良率与交期越稳定。

十二、落地实施路线图

DFM/DFX评审：围绕浇口、顶出、膜路、无图区、背光开窗、R角与拔模斜度做可制造性评审。

小批打样：收集对位/转移/外观/应力数据，形成缺陷库与对策库。

T0/T1/T2迭代：逐步锁定模温、料温、速度曲线与保压窗口;导入纠偏与CCD参数基线。

可靠性承认：完成机械/化学/环境/光学的全项测试，建立ΔE与雾度等量化指标。

量产爬坡：SOP、点检表、巡检频次、异常快速处置;上线SPC/MES/OEE，监控良率与节拍。

持续优化：追踪废膜、对位偏差与色差的主要因子，迭代卷材结构与模具排气/导流细节。

十三、趋势展望：从“装饰”走向“功能化+可持续”

功能一体化：在模内叠加触控电极、EMI屏蔽、天线、光学微结构，外观件成为“功能界面”。

高耐久表面：更高硬度硬涂、耐化学升级与自修复涂层，让外观寿命接近整机寿命。

环保与回收：水性油墨、可回收卷材、减少多材复合层;设计阶段考虑拆解与再生。

数字化工艺：参数指纹库、AI视觉判缺(说明原理即可，落地仍以工程数据为准)、在线色差计闭环控制。

结语：把外观与耐久“写进模腔”，把一致性“刻进节拍”

IMD模内注塑工艺的价值，在于一次成型就把装饰与功能稳稳落地——不再依赖后段喷涂与贴饰，生产节拍清晰、批次一致、耐久可靠。只要在材料选择、卷材结构、模具细节与工艺窗口上做足功课，并把洁净、对位、排气与视觉闭环落实到位，IMD不仅能让产品“看起来更好”，更能在全生命周期里“始终如一”。当外观被写进结构、耐久被写进分子层，制造就拥有了更可控的质量与更可靠的效率。
