电子产品外壳既要好看还要耐用，为什么越来越多品牌选择 IML 工艺来打造“颜值与实力并存”的外观件?在注塑成型的世界里，IML(In-Mold Labeling，模内贴标/模内嵌膜)正逐步取代传统喷涂与丝印，成为手机配件、可穿戴设备、家电面板、车载电子中控面板等外观件的主力方案。下面从定义与原理、材料与结构、设计方法、制程重点、性能验证、成本与良率、常见缺陷与对策、环保与可持续、应用案例到未来趋势，全景式拆解 IML 工艺，让“电子产品外壳”这件看似简单的事情真正落到可落地、可量产。

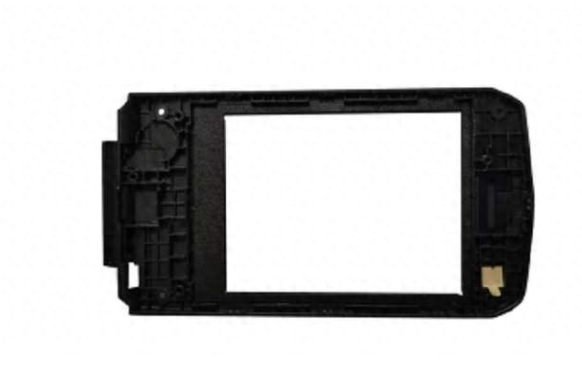

1. IML 是什么：一体化成型的“外观+功能”方案
IML 的核心是在注塑前先把带图案或功能层的薄膜(常见为 PC 或 PET)放入模腔，通过定位吸附或嵌入结构固定，随后注入熔融树脂(如 PC、ABS 或 PC+ABS)。在高温高压下，薄膜与基材树脂实现分子级结合，图案或功能层被包覆在表面或靠近表层，形成“外观层+保护层+基材”一体结构。与先注塑再二次加工(喷涂/丝印)不同，IML 在一次注塑完成外观与大部分表面功能，天然具备更高的耐刮擦、耐化学、耐候性能，并显著降低制程波动。
关键特性
一次成型：外观、标识、纹理与部分功能层同步完成
高耐久：表面硬化层可达 3H～6H 铅笔硬度，抗酒精、汗液、化妆品等擦拭
高一致性：图案不易掉色，色差与边界更加稳定
设计自由：可实现金属拉丝、珍珠、渐变、仿木纹、微结构消眩、透光符号、背光按键等效果
2. 材料与结构：从“薄膜—油墨—硬化层—基材”讲起
IML 的材料体系通常包含四层：
基膜：PC 或 PET 薄膜，厚度 100–250 μm，决定尺寸稳定性与耐温性。
图案/功能油墨层：彩色、纹理、遮光、导光或电路油墨，兼顾附着与耐化学。
表面硬化/功能涂层：提高表面硬度、抗指纹(AF)、防眩(AG)、疏水/疏油等。
基材树脂：PC、ABS 或 PC+ABS，部分场景用 PMMA/PC 共挤或阻燃级材料。
选材要点
相容性：薄膜与基材要化学相容，避免分层与白边。PC 薄膜配 PC+ABS 是常见组合。
耐温与成型窗口：薄膜需承受热压成型与注塑的温度冲击;选择软化温度较高、热收缩率低的材料。
油墨体系：选用模内耐温油墨，并验证附着力(百格/胶带)、耐溶剂、耐汗液。
功能层：AF/AG、微结构扩散、隐形透光图标(白天隐藏、背光可见)等结合应用需求配置。
3. 设计方法：结构与外观要一起定
IML 的设计不是“先画外观再丢给工厂”，而是结构、外观、工艺三方并行。
3.1 外观与图案
等厚原则：图案边界、遮光层、金属纹理尽量避免急剧过渡，减小应力集中。
开窗透光：需要背光的区域预留透光油墨或局部微结构;配合灯盒设计防止光斑。
微纹理/消眩：在薄膜表面做微纳纹理，降低反射，提升读数与观感。
3.2 结构与装配
扣位与筋位：IML 件表面硬化层较脆，扣位位置远离曲率集中区;加强筋避免在图案边界下方。
包边与分型线：合理设计包边，避免剪切白边暴露;分型线避开视觉关键面。
厚度与收缩：PC+ABS 基材 1.8–2.2 mm 常见，过厚导致保压困难，过薄易翘曲。
3.3 光学与触控
显示窗口：若与显示屏贴合，关注反射率、雾度、偏光器兼容;必要时使用 OCA 贴合。
触控按键/电容电极：可把导电油墨或 ITO 薄膜集成在 IML 层，实现“隐形按键”。
4. 工艺流程：每一步都在为量产做铺垫
一个完整的 IML 流程通常包括：图案印刷/功能涂布 → 干燥固化 → 真空成型/高压成型(HPF)→ 修边冲切 → 置入模腔定位 → 注塑成型 → 检验与后处理。
制程关键点
成型方式：对于大曲面或高拉伸比，优先高压成型(HPF)，保证图案不拉裂、厚度一致。
定位与吸附：在模具上设计定位销/真空吸孔，防止注塑时薄膜位移导致图案错位。
浇口与流道：浇口宜远离视觉区域与透光窗口，热流道能改善保压与缩痕。
温度与保压：薄膜承受二次热历史，需平衡熔体温度与保压，避免银丝、气纹和翘曲。
脱模保护：表面硬化层避免受顶针冲击;采用推块/气顶或大面积顶出。
5. 性能与验证：让好看变得“耐用且可追溯”
IML 外壳的验证维度全面，既要外观，也要可靠性。
典型项目
表面硬度：铅笔硬度 3H–6H;钢丝绒/百格测试确保耐刮与附着。
耐化学：酒精、汗液、香水、化妆品、清洁剂擦拭循环。
耐候与老化：UV 加速老化、温湿循环(-30～70/85℃，40–95%RH)、热冲击。
光学：雾度、透过率、反射率、背光均匀性与漏光。
尺寸与装配：曲面件需三坐标/激光扫描比对，关注翘曲、边缘包覆、装配干涉。
可靠性场景：跌落、挤压、键寿命(若含触控/按键)、清洁耐受(次氯酸等)。
6. 成本、良率与产能：算清一笔“全生命周期账”
IML 的单件材料成本通常高于普通注塑，但综合成本(去喷涂、少一次装配与良率收益)往往更优。
材料成本：功能薄膜、硬化涂层与功能油墨拉高 BOM。
模具成本：需高精度模具、真空吸附结构与热流道系统，前期投入较大。
良率因素：图案错位、白边、气纹、银丝、拉伸发白、包覆不良等都是良率杀手。
量产节拍：去掉二次喷涂/烘烤工序，节拍更短;自动化上膜与视觉定位能稳定产能。
综合核算：在中大批量(>5–10 万件)时，IML 往往较“注塑+喷涂+丝印”更具成本优势;小批量可考虑 IMD/喷涂混合策略。
7. 常见缺陷与对策：把问题挡在量产线外
图案错位：提升薄膜成型稳定性;增加模内真空吸附;优化定位销与治具精度。
白边/分层：检查材料相容性与表面能;提高模温与保压;优化流道减少熔接线。
银丝/气纹：干燥不充分或水汽残留;提高干燥温度与时间，控制原料含水。
翘曲与收缩不均：壁厚差异与保压不足;补强筋位移、浇口位置调整、优化冷却。
油墨龟裂/掉色：油墨体系耐温不足或固化不彻底;复核烘烤曲线与相容性。
表面微刮/顶白：顶出方式不当;改用大面积推块/气顶，降低表面点载荷。
背光漏光/不均：灯盒高度或扩散不当;优化透光油墨密度与导光路径，增加遮光圈。
8. 环保与可持续：减少 VOC，关注回收与再制造
IML 的最大环保优势来自去喷涂：显著降低 VOC 排放与粉尘;洁净室等级要求也更易管理。
绿色优势：一次成型、废品率可控、车间更清洁。
回收挑战：多层复合导致拆解复杂。可通过同材质策略(PC 薄膜+PC 基材)提升可回收性;或在设计阶段预留回收识别标识与拆解路径。
法规趋势：电子产品外壳正在向无溶剂、低碳工艺迁移，IML 更符合节能与合规方向。
9. 应用场景：从掌上设备到智慧座舱
消费电子：耳机充电盒、智能手表后盖、游戏手柄、机顶盒外壳——追求轻量与耐刮。
家电面板：冰洗面板、微波炉/空调控制面板——大曲面、背光图标与 AG 消眩。
车载电子：中控饰板、氛围灯面板、触控按键——要求耐候、耐刮与高可靠。
IoT 与医疗小设备：需要频繁擦拭与化学耐受的场景，IML 的表面硬化层表现稳定。
10. 与其他工艺对比：各有胜场，别一刀切
IML vs. 喷涂+丝印：IML 耐久与一致性更强，VOC 更低;喷涂在小批量、个性化上更灵活。
IML vs. IMD(模内装饰转印)：IMD 多为转印膜在模内转移，图层位置与厚度不同;IML 以“膜材保留”为主，更适合高硬化、微结构与透光开窗。
IML vs. PMMA 共挤：PMMA 表面硬度高但脆，曲面与撞击耐受不如 IML 的弹性体系;IML 在抗冲击与复合功能上占优。
IML + 镭雕：可在 IML 遮光层后进行激光开窗，实现精准透光符号，适合背光按键与氛围灯。
11. 开发流程建议：让项目少走弯路
概念评审：明确外观效果、功能层需求(AF/AG/透光/触控)。
材料选型与相容性确认：小样做附着、耐化学与硬度验证。
DFM/DFX 联合评审：结构、外观、模具三方对齐，确定浇口、分型、筋位。
样件阶段(T0/T1)：验证成型窗口，优化定位与吸附，记录关键参数。
可靠性与加速老化：闭环缺陷与对策，更新控制计划与检验规范。
量产爬坡：引入自动上膜、视觉对位与在线 AOI，拉通 CTQ(关键质量特性)。
变更管理：任何油墨/薄膜/硬化配方更改需重做相容与可靠性验证。
12. 未来趋势：从“好看”走向“有感知的表面”
智能表面(Smart Surface)：在 IML 层集成电容电极、发光结构与柔性电路，外观面板即是交互界面。
隐形显示与动态纹理：微结构与可控透光油墨配合，实现“熄屏隐形、点亮可视”。
功能涂层进化：更耐久的 AF/AG，多次擦拭仍保持低指纹;抗菌/抗病毒表面。
可持续材料：生物基 PC、可回收 PET，单一材质复合加速闭环回收。
数字化制造：外观图案数据与注塑参数打通，实现同批次间色差曲线与良率的数字闭环。
13. 选型清单：你的电子外壳适合 IML 吗?
目标外观需高硬度、耐刮、长期稳定?
需要背光图标、隐形窗口或消眩微纹?
量产规模在中大批量，对一致性敏感?
对环保与 VOC 有严格要求?
允许前期更高的模具与材料投入以换取稳定良率?
若以上多项回答为“是”，IML 往往就是更优解。
IML 工艺不是单纯的“换一种装饰方式”，而是把外观、功能与结构在模内进行有机整合。对电子产品外壳而言，它带来更强的耐久性、更丰富的设计语言与更稳定的量产一致性。只要在材料相容、图案设计、模具与注塑窗口、自动化定位与在线检测等环节做好前置策划，IML 完全可以在效率与品质之间取得平衡，让产品在货架上一眼出众，在用户手中持久耐用。
