家电控制面板、汽车内饰按键、医疗设备外壳和智能产品面板，经常需要同时具备图案清晰、触感平整、耐磨耐刮和长期不褪色等特点。传统丝印、喷涂或贴标工艺通常在塑件成型后进行表面加工，图案直接暴露在外，经过频繁触摸、清洁和摩擦后，可能出现掉色、划伤或边缘翘起。

IMD模内注塑工艺改变了装饰层与塑料件的结合方式。它先将文字、图案、纹理或功能油墨制作在薄膜上，再把薄膜放入注塑模具，使熔融树脂与薄膜在模内结合。产品脱模后，装饰、保护和结构成型已经基本完成。

这种工艺的重点并不只是“把膜放进模具”，而是让薄膜、油墨、树脂、模具和注塑参数在高温、高压条件下保持匹配。任何一个环节出现偏差，都可能造成图案变形、油墨冲散、薄膜起皱或分层。

一、IMD模内注塑工艺是什么

IMD是模内装饰相关工艺的统称，核心思路是在注塑成型过程中，将装饰层或功能层与塑料基体结合。

普通塑料件通常先注塑成型，再进行喷涂、丝印、移印或贴膜。IMD则把部分后加工步骤提前到注塑之前或注塑过程中完成。

根据薄膜形态、产品结构和生产方式不同，IMD工艺可以采用片材、卷材或预成型膜片。部分产品只需要平面图案，薄膜经过印刷和裁切后即可入模;带有弧面、台阶或立体造型的产品，则可能需要先对薄膜进行热成型，再进行修边和注塑。

因此，IMD不是单一设备或单一道工序，而是一套包含图案设计、薄膜印刷、干燥、成型、裁切、模内定位和注塑结合的生产流程。

二、图案为什么不容易被磨掉

传统表面印刷的油墨位于塑件最外层，手指、清洁剂和硬物会直接接触图案。IMD产品通常把图案印在透明薄膜背面，或者将装饰层夹在薄膜与注塑树脂之间。

成品表面首先接触外界的是透明薄膜保护层，油墨位于其下方。日常擦拭和摩擦不会直接作用在图案上，因此具有较好的耐磨表现。

这种结构也可以减少文字边缘被刮花的问题，适合经常操作的控制面板、按键标识和仪表界面。

不过，耐磨不代表可以忽略材料选择。薄膜本身的硬度、表面处理、厚度和耐化学性，仍会影响产品长期使用效果。用于汽车、医疗或家电场景时，还要考虑清洁剂、汗液、紫外线和温度变化。

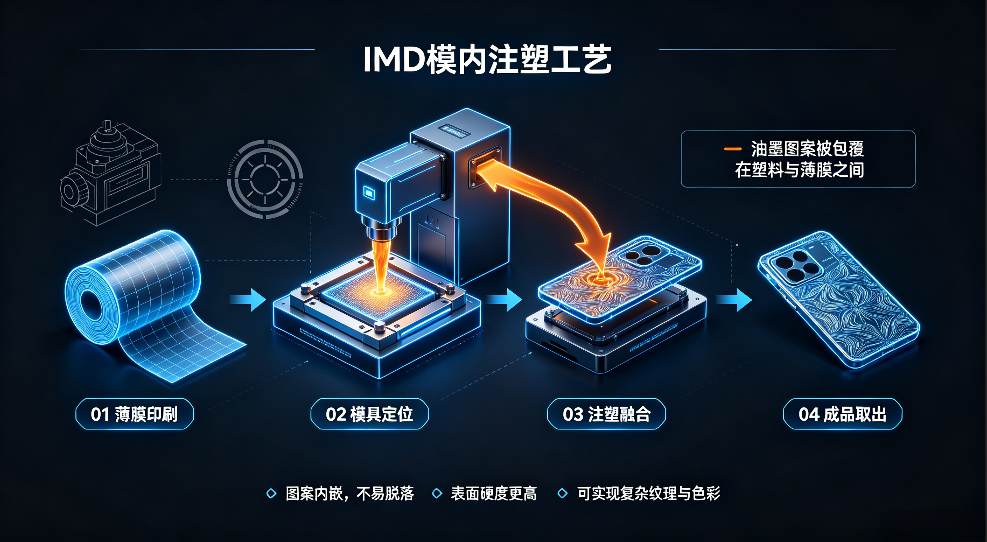

三、一件IMD产品是怎样生产出来的

1. 图案设计与分层

生产前需要根据产品外形、显示窗口、按键位置和装饰区域设计图案。设计稿不仅要考虑视觉效果，还要为薄膜拉伸和注塑变形预留补偿。

如果产品存在曲面，薄膜在热成型时会产生局部拉伸。未经补偿的圆形图案，成型后可能变成椭圆;文字和线条也可能发生比例变化。

因此，图案设计不能只按照最终外观直接绘制，还要结合成型深度和薄膜变形规律进行修正。

2. 薄膜印刷

图案通常通过丝网印刷等方式制作在薄膜上。复杂产品可能需要多次套色，每一层油墨都要保持准确位置。

印刷过程中要控制油墨厚度、颜色、附着力和干燥状态。油墨没有充分干燥，进入后续成型或注塑环节后，容易产生粘连、变色和冲墨。

多层图案还需要合理安排印刷顺序，例如文字层、颜色层、遮光层和粘接层之间要相互匹配。

3. 薄膜成型

带有立体结构的产品，需要将印刷后的薄膜加热软化，再通过真空、压力或模具使其形成所需轮廓。

成型温度过低，薄膜延展不足，容易产生回弹或折皱;温度过高，图案可能变形，薄膜表面也可能失去原有状态。

深腔、尖角和小圆角区域是成型难点。薄膜在这些位置拉伸较大，厚度会发生变化，严重时可能破裂。

4. 裁切与定位

完成成型后，需要切除多余边料，保留适合放入注塑模具的膜片。

裁切轮廓必须与模具结构对应。尺寸过大可能造成薄膜压伤或合模困难，尺寸过小则可能出现装饰区域覆盖不足。

膜片放入模具后，需要通过定位孔、吸附、静电或机械结构固定。薄膜一旦在合模或注塑时移动，图案位置就会偏离。

5. 模内注塑

模具闭合后，熔融塑料进入型腔，并与薄膜背面接触。树脂在压力作用下填充产品结构，同时把薄膜压紧在模具表面。

冷却定型后，薄膜与塑料基体形成一体化结构。产品脱模时，装饰层已经位于预定位置，不再需要大面积喷涂或贴标。

四、薄膜材料怎样影响产品效果

IMD常用薄膜需要具备透明度、印刷适应性、成型性能、耐温性和表面耐磨性。不同薄膜在拉伸、回弹和化学稳定性方面存在差异。

平面面板更关注透明度、表面硬度和印刷效果;深拉伸产品则需要薄膜具有较好的延展能力。

薄膜过厚时，成型难度和裁切阻力可能增加，产品边缘也更容易留下台阶。薄膜过薄，则可能在注塑压力下变形，保护能力也会下降。

薄膜还要与注塑树脂保持适配。如果两种材料之间结合不足，产品经过冷热循环或长期使用后，可能出现起泡和分层。

五、油墨不是普通印刷油墨的简单替代

IMD油墨需要经历印刷、干燥、热成型和高温注塑等多个过程。普通油墨即使初始附着良好，也不一定能够承受后续加工。

油墨需要在薄膜拉伸时保持连续，不能轻易开裂;在熔融树脂冲击下，也不能被冲散、溶解或变色。

用于显示窗口周围的油墨还要具备较好的遮光性，避免背光从不应透光的位置漏出。彩色产品则需要控制不同批次之间的色差。

油墨层过厚可能影响干燥和成型，过薄又可能出现透底。生产中应根据图案、颜色和功能要求设置合理的印刷层数。

六、注塑树脂如何选择

用于IMD模内注塑的树脂，应根据产品强度、耐热、外观和使用环境确定。树脂不仅要满足结构性能，还要与薄膜和油墨体系相容。

熔体温度过高的材料，可能对油墨和薄膜造成较大热冲击。流动性不足的材料，则不容易填满薄壁、长流程或复杂结构。

树脂收缩率也会影响产品外观。收缩不均可能导致表面凹陷、翘曲或薄膜局部受力。

对于透明窗口、背光按键和电子面板，还要关注树脂颜色、透光率和光学一致性。不能只根据材料强度选择塑料，还要同时考虑装饰层表现。

七、模具设计为什么是IMD量产的关键

普通注塑模具主要考虑塑料填充、冷却和脱模。IMD模具还要增加薄膜放置、定位和保护方面的设计。

模具型腔表面质量会直接反映到产品外观。划痕、颗粒和加工纹路都可能通过薄膜显现出来。

浇口位置也十分重要。熔融树脂从浇口高速进入型腔时，会对薄膜和油墨产生冲击。浇口距离装饰区域过近，容易出现冲墨、薄膜移动和局部变形。

排气不足会导致气体被困在薄膜与树脂之间，形成气泡、烧焦或填充不完整。模具温度分布不均，也会影响薄膜贴合和树脂收缩。

因此，IMD项目通常需要在产品结构、图案位置和模具设计之间反复协调，而不是产品设计完成后再临时增加一层薄膜。

八、哪些参数容易影响成品质量

注塑温度决定树脂的流动状态，也决定薄膜和油墨承受的热量。温度过低容易缺料和结合不足，过高则可能引起油墨变色或薄膜损伤。

注射速度影响熔体对膜片的冲击。速度过快容易冲墨、移位，过慢又可能导致熔接痕明显或填充不满。

注射压力和保压压力会影响产品密实度与表面贴合。压力过大时，薄膜可能被拉扯或压入局部缝隙。

模具温度关系到树脂流动、表面复制和冷却速度。温差较大时，产品容易翘曲，图案位置也可能发生变化。

这些参数不能单独调整。改变注射速度后，温度、压力和保压时间往往也需要重新匹配。

九、常见缺陷如何判断原因

1. 图案位置偏移

通常与膜片定位不稳、裁切尺寸偏差、模具吸附不足或注塑冲击过大有关。

2. 图案变形

可能发生在薄膜热成型阶段，也可能是注塑时薄膜再次受热拉伸。曲面和深腔区域需要重点检查补偿设计。

3. 油墨冲散

熔融树脂直接冲击油墨层，或者油墨耐温、附着力不足，都可能造成冲墨。浇口位置和注射速度是重要排查方向。

4. 薄膜起皱

膜片放置不平、成型尺寸不准或模具压紧方式不合理，容易在合模后形成皱纹。

5. 气泡与分层

薄膜表面存在水汽、油污或灰尘，油墨干燥不足，材料之间结合不良，都可能导致气泡和分层。

6. 边缘翘起

膜片边缘设计、裁切质量、树脂收缩和结合强度都会影响边缘状态。边角区域应避免过于尖锐。

十、IMD与传统表面装饰有什么不同

喷涂适合大面积颜色处理，也能实现多种质感，但通常需要独立喷涂线和干燥环节。复杂图案还要增加丝印或移印。

传统贴膜操作灵活，适合部分小批量产品，但膜层边缘可能暴露，长期使用后存在翘起风险。

IMD把装饰层与注塑结构结合，图案受到薄膜保护，产品表面较平整，也能减少部分后加工流程。

但IMD前期需要进行薄膜、印刷、成型、模具和注塑的系统开发。产品数量较少、图案频繁更换或结构尚未稳定时，前期投入需要谨慎评估。

选择工艺时，不能只比较单件价格，还要考虑耐磨要求、外观等级、产品数量和后续装配流程。

十一、哪些产品适合采用IMD工艺

汽车内饰是IMD较常见的应用领域，例如中控面板、空调控制区域、仪表装饰件和功能按键。产品需要同时满足外观、耐磨和环境可靠性要求。

家电产品中的洗衣机面板、厨房电器控制区、遥控器和智能家居外壳，也可以采用IMD实现文字、图标和装饰纹理。

医疗设备常需要表面平整、便于清洁，部分操作面板可以通过模内装饰减少图案磨损和缝隙积尘。

消费电子、工业仪表、通讯设备和美容仪器中，也有大量带显示窗口、背光符号和触控区域的塑料面板。

是否适合使用IMD，还要看产品曲面深度、装饰面积、产量和材料要求。

十二、背光与透光效果怎样实现

部分IMD面板需要在通电后显示图标，断电时保持完整外观。这类产品通常通过透明薄膜、遮光油墨和透光区域组合实现。

印刷时，非显示位置需要具有足够遮光能力，图标和文字区域则要保留适当透光率。

油墨厚度不均会造成亮度差异。薄膜拉伸后，局部油墨层变薄，也可能产生漏光。

背光源的位置、亮度和扩散方式同样影响最终效果。IMD面板不能脱离灯光结构单独开发，图案、油墨和光源应在样件阶段共同验证。

十三、量产前为什么必须进行可靠性测试

IMD样品外观合格，并不代表长期使用一定稳定。产品还要经历温度变化、湿度、摩擦、清洁剂和光照等环境影响。

耐磨测试用于检查薄膜表面是否容易产生划痕。附着与剥离相关测试可以判断薄膜、油墨和树脂之间的结合状态。

高低温循环能够暴露不同材料收缩和膨胀差异造成的分层问题。湿热环境则可能让水汽从边缘或缺陷位置进入结构内部。

汽车和户外产品还要关注紫外线老化。医疗及家电面板则应验证酒精、清洁液和常见化学品对表面的影响。

测试条件应根据实际应用制定，不能只完成外观检验就进入批量生产。

十四、导入IMD项目应从哪里开始

首先要明确产品外形、装饰图案、透光区域、表面要求和使用环境，并确定薄膜与树脂材料。

随后对图案进行成型补偿，制作印刷和热成型样件，观察曲面位置是否变形。

模具设计阶段要同步确定膜片定位、浇口、排气和脱模方式。产品结构发生修改时，薄膜图案和成型模具也可能需要调整。

试模后应分别排查薄膜、油墨、成型、裁切和注塑环节，不能把所有缺陷都归结为注塑参数。

量产前还应确定膜片存放、洁净操作、批次追溯和检验标准。薄膜表面的灰尘、指纹和划痕，都可能直接出现在最终产品上。
