当你触摸一款高端家电或汽车中控面板时，是否好奇那光滑无缝、图案立体、还能发光的外观是如何实现的?答案往往藏在一项被称为 IMD模内注塑工艺(In-Mold Decoration) 的技术中。它正逐渐成为电子、汽车、家电等行业提升产品颜值与耐久度的关键工艺。
一、IMD工艺是什么?为什么越来越受青睐?
IMD 模内注塑是一种在塑料注塑过程中，将印刷装饰膜放置于模具中，通过高温高压使装饰膜与注塑基材一体化成型的技术。简单来说，就是在模具里“同时完成外观和结构”的工艺。
传统注塑后还需喷漆、丝印、热转印等二次加工，不仅增加成本，还存在掉漆、褪色、污染等问题。而 IMD 工艺则 一次成型外观与装饰层，免喷涂、无污染、高一致性，成为替代传统外观装饰的理想方案。
IMD三大核心优势：
美观与耐久兼得：表面图案层被保护在透明膜之下，防刮防褪色。
设计自由度高：可实现金属拉丝、渐变、镜面、透光等丰富效果。
环保与效率兼顾：无需喷涂，减少VOC排放，简化工序。
二、IMD的结构与原理：三层构成决定性能
IMD 工艺的成型件通常由三层结构组成：
表层膜材(Decorative Film)：采用PC、PET、PMMA等透明或半透明薄膜。它是视觉外观的载体，表面通常具备硬化层，具备抗划伤性能。
图案层(Ink Layer)：通过丝印、移印或喷墨印刷完成彩色图案、纹理、LOGO等设计。
注塑基材(Substrate)：常用PC、ABS、PC+ABS等工程塑料，通过注塑与装饰膜熔融结合，成为整体结构的一部分。
成型原理：
在注塑前，装饰膜经印刷与成型预处理后放入模具腔体内。注塑时，高温熔融树脂流动并与薄膜背面粘合，形成牢固的界面结合层。冷却后脱模，产品表面即呈现永久装饰图案，且无需再做喷涂。
三、设计要求：从外观到结构的双重平衡
IMD 是一项“设计驱动型工艺”，外观与结构必须同步考虑。忽视任何一方，都会导致量产问题。
1. 外观设计
图案要考虑热拉伸与变形，避免边缘拉花或失真;
金属纹、渐变、珠光等效果应兼顾模内变形方向;
若有背光需求，应规划好透光油墨或开窗设计。
2. 结构设计
产品壁厚建议控制在1.8–2.2mm，以平衡成型与冷却;
分型线尽量避开装饰区域;
膜材包覆区应有足够包边，防止翘边;
若为曲面件，提前进行膜材成型分析，确定拉伸率与方向。
3. 工艺协同
膜材印刷定位要精确匹配模腔定位;
模具设计需具备真空吸附或静电吸附功能;
模具表面温度分布均匀，避免气纹、银丝等缺陷。
四、IMD的制造流程：一步步打造完美外观件
膜材印刷：在透明PC或PET膜上印制图案;
干燥与固化：确保油墨完全干燥、附着牢固;
热成型/真空成型：将膜材加热并通过模具预成曲面;
修边冲切：去除多余膜料，保留精确形状;
模内定位：通过真空吸附、静电吸附或机械定位放入模腔;
注塑成型：树脂流入模腔，与膜背面熔合;
脱模与检验：成品取出后进行外观与功能检测。
其中，膜材预成型与注塑参数控制是关键。成型温度过高会导致膜材拉伸发白，过低则易分层;注塑保压不足则可能出现翘曲或起泡。
五、性能特点：高颜值与高耐用兼顾
IMD 成品不仅外观精美，还拥有出色的物理性能。
耐磨性高：表层硬化层硬度可达3H–6H;
抗化学性强：耐酒精、耐汗液、耐化妆品;
色彩持久：图案层被保护，不褪色、不掉漆;
轻量化：相比喷涂件减少约10%重量;
可实现功能性：可设计透光、触控、背光符号等功能。
在实际应用中，IMD 工艺的稳定性与可靠性已经通过消费电子、汽车中控、家电面板等行业的长期验证。
六、成本与良率：从投入到收益的全盘考量
IMD 的初期投入确实较高，主要体现在膜材印刷版费、模具精度与定位设备上。但从量产阶段来看，它能显著降低后续喷涂与人工装配成本。
成本结构分析：
模具及治具占比约30%;
膜材及印刷成本约40%;
生产周期与良率控制约30%。
随着生产自动化(自动上膜、视觉定位)的普及，IMD 的综合成本已接近甚至低于传统喷涂方案，尤其在中大批量(>10万件)生产中优势明显。
七、常见缺陷与对策：提前防错，事半功倍
图案错位：改进定位系统精度或增加视觉识别;
白边/分层：提高模温，调整注塑压力与时间;
银丝/气纹：干燥不充分，需延长膜材与树脂干燥;
拉伸发白：调整成型温度与拉伸速率;
气泡/翘曲：改善流道设计，保持模腔压力均衡;
油墨龟裂：油墨耐温不足，需优化固化与油墨体系。
通过科学的DFMEA(潜在失效模式分析)及SPC(过程控制)，可有效降低不良率。
八、应用领域：IMD的舞台越来越大
1. 消费电子产品
如手机外壳、平板后盖、可穿戴设备。IMD 提供金属质感和渐变色彩的轻量化外观。
2. 家用电器面板
冰箱、洗衣机、空调控制面板等，通过IMD实现曲面触控、背光LOGO、抗指纹表面。
3. 汽车内饰件
中控装饰板、按键面板、门饰条等，要求耐刮、抗紫外与高温老化性能。
4. 医疗与工业设备
需耐化学擦拭与消毒的设备外壳，IMD提供高耐久性与易清洁表面。

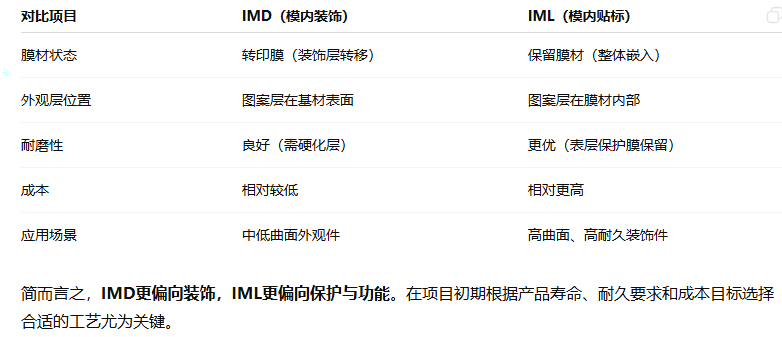

九、IMD与IML的区别：装饰膜的“去留”决定不同应用
很多人容易混淆 IMD 与 IML。两者同属模内成型技术，但在结构与工艺上略有差异：
IMD 模内注塑工艺让产品外壳从“装饰件”变成“交互界面”。它集成了艺术设计、材料科学、精密模具与自动化控制的成果。
随着消费电子、汽车内饰、智能家居的快速发展，IMD 将继续成为工业设计与制造融合的代表技术。
