在当今数码电子产品高度同质化的市场环境中，消费者对产品的要求已不再局限于性能参数，外观设计的美学价值与个性化表达逐渐成为影响购买决策的关键因素。IMD(In Mold Decoration，模内转印)工艺凭借其独特的成型技术与卓越的装饰效果，正成为推动数码电子产品外观创新的核心力量。本文悦迅福科技小编将探讨IMD工艺数码电子产品的详细内容，深入解析IMD工艺如何重塑数码电子产品的设计语言。

一、IMD工艺数码电子产品的技术内核：从平面到立体的美学革命

IMD工艺通过将印刷好的薄膜图案与塑料基材在模具内一体化成型，实现图案与结构的无缝融合。其核心流程可分为三步：

首先，在PET或PC薄膜上通过高精度印刷技术呈现复杂图案;其次，将薄膜置于模具型腔中，通过注塑或热压工艺使塑料基材与薄膜结合;最后，经过裁切、冲孔等后处理工序完成成品。

这一过程突破了传统喷涂或水转印工艺的平面限制，可在曲面、异形结构上实现渐变、金属质感、3D纹理等复杂效果。例如，智能手机中框的仿陶瓷光泽、智能手表表盘的立体光栅纹理，均依赖IMD工艺的精准控制能力。

二、IMD工艺数码电子产品的四大核心优势：效率、品质与可持续性的三重升级

1、设计自由度突破

传统工艺受限于加工方式，难以实现复杂曲面与精细图案的统一。IMD工艺通过薄膜预印刷技术，可轻松完成0.01mm级线条精度与多色渐变效果，为设计师提供更大的创意空间;

2、生产效率显著提升

一体化成型工艺省去了喷涂、电镀等后加工环节，单件产品生产周期缩短40%以上。以TWS耳机充电盒为例，采用IMD工艺后，日产能可从5000件提升至8000件，同时良品率稳定在98%以上;

3、环境友好性凸显

IMD工艺无需使用溶剂型涂料，VOCs排放量降低90%以上，符合欧盟RoHS、REACH等环保标准。某知名品牌通过全线切换IMD工艺，年减少危险废弃物处理成本超200万元;

4、耐用性全面升级

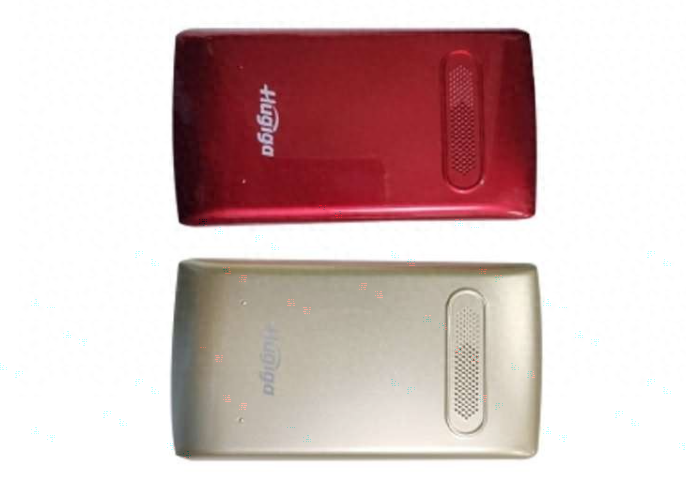

薄膜层与塑料基材的化学键合结构，使产品具备抗刮擦、耐腐蚀、防褪色等特性。实验数据显示，IMD工艺处理的手机后盖在2000次钢丝绒摩擦测试后，光泽度保持率仍达95%。
